1С:Смета и Renga Professional. Комплект решений для подготовки сметной документации на основе ЦИМ

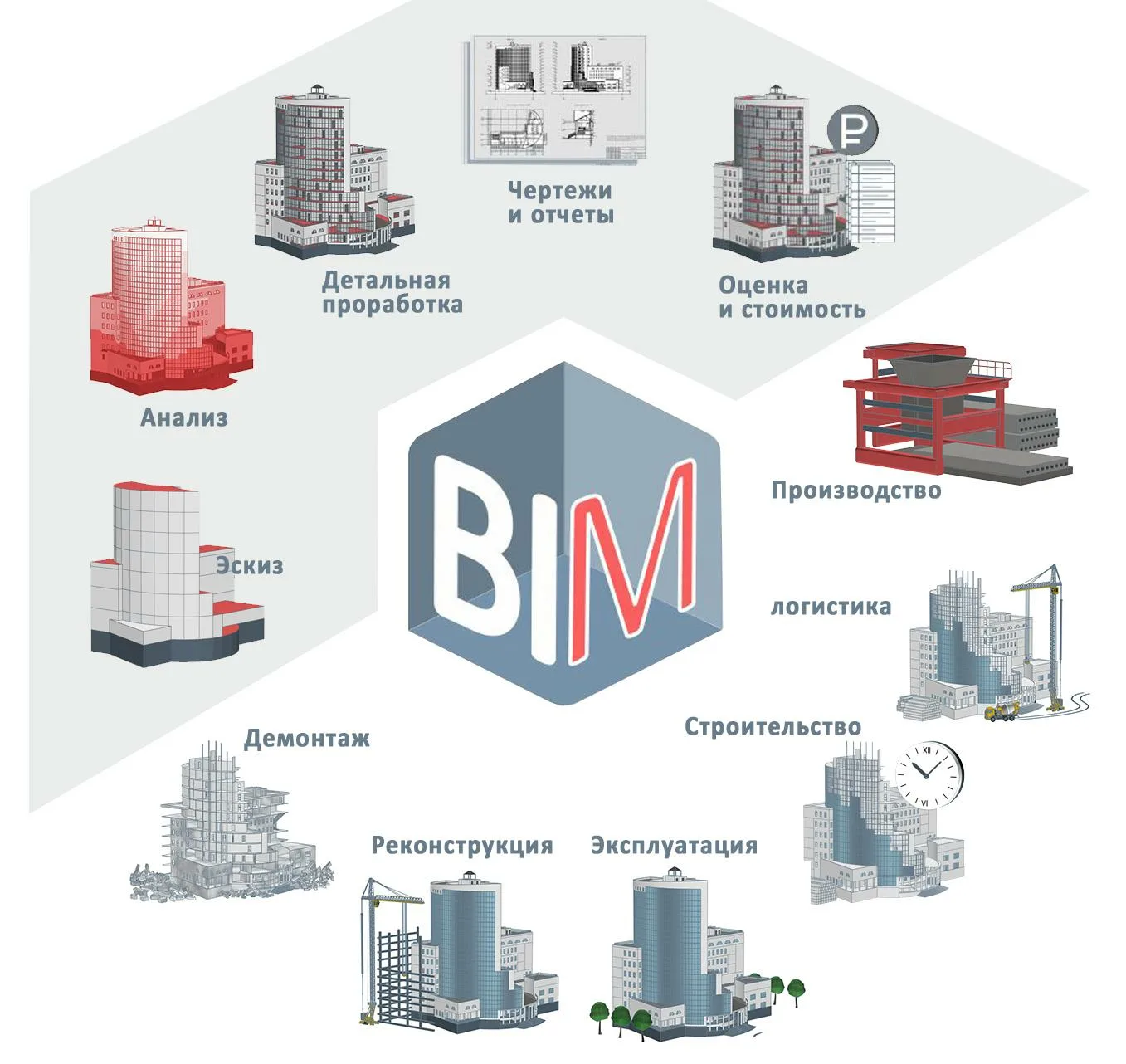

Совместное использование программных продуктов «1С:Смета 3» и «Renga Professional» позволяет реализовать все возможности BIM (ТИМ) 5D информационного моделирования для определения стоимости при проектировании и фактической реализации проектов в сфере строительства и капитального ремонта зданий и сооружений.

Совместное использование программных продуктов «1С:Смета 3» и «Renga Professional» обеспечивает работу всех специалистов в единой среде, что существенно снижает порог требований к специалистам и ускоряет внедрение технологии информационного моделирования на предприятии.
Повышение эффективности строительства обеспечивается за счет более оперативного подключения специалистов (архитекторов, конструкторов, инженеров ПТО и финансистов) к процессу получения как проектной документации, так инвестиционной и плановой стоимости проекта. Инженер-сметчик может подключиться на ранних этапах проектирования для определения сметной стоимости всего проекта или его отдельных разделов, что позволяет более гибко и оперативно принимать решения о параметрах проекта, оперативно осуществлять экспертизу сметной и фактической стоимости проекта. Получение сметы из системы проектирования Renga является полноценным способом создания сметного документа в программе «1С:Смета 3».
Преимущества совместного использования программ «1С:Смета 3» и «Renga Professional» – это быстрота и наглядность процесса создания сметы. Визуальное трехмерное представление данных позволяет специалисту не тратить время на переработку и осознание проектных решений. Результаты работы сохраняются в системе «1С:Смета 3» для дальнейшего анализа и использования на аналогичных объектах. Объем и другие расчетные показатели получаются автоматически с модели при расчете сметы. Для подключения системы Renga к базе данных конфигурации «Смета 3» необходимо опубликовать web-сервис «BIM» на любом web-сервере, используя возможности платформы «1С:Предприятие». В дальнейшем при подключении понадобятся: адрес web-сервиса, имя пользователя опубликованной базы данных и его пароль, а программа «1С:Смета 3» будет использоваться как централизованное хранилище всей информации о модели и ее свойствах. Используя адрес web-сервиса, имя пользователя и пароль, можно подключиться к такой базе данных как на локальном рабочем месте, так и в корпоративной сети или через Интернет.

Для начала работы с моделью, необходимо установить плагины к системе Renga, которые расположены в файлах поставки конфигурации. В архиве с плагином содержится описание его установки.
Плагины обеспечивают:

• • Связь 3D-модели в составе ЦИМ, созданной в системе Renga или загруженной в нее, со справочниками, документами и другими объектами системы «1С:Смета 3» в «on-line» режиме;
  • Интерактивное назначение сметных свойств на элементы модели и связь с расчетными характеристиками (площадь, объем, периметр, масса арматуры и т.д.) с использованием как корпоративной базы сметных норм (расценок), так и нормативных баз ГЭСН/ФЕР/ТЕР;
  • Скрытие уже осмеченных элементов модели с 3D сцены для осуществления контроля;
  • Передачу информации об элементах модели, их расчетных характеристиках и других показателей в систему «1С:Смета 3»;
  • Интерактивный поиск по данным системы «1С:Смета 3» в контексте модели (путем интерактивных действий с элементом);
  • Получение сметного документа (локальной сметы, ведомости объемов работ, акта выполненных работ) по текущему состоянию модели с автоматическим определением объемов, площадей и т.д.;
  • Визуализация данных системы «1С:Смета 3» и автоматическое отображение информации на элементах модели (на 3D-сцене).

Работа всех плагинов и служб происходит без использования каких-либо промежуточных файлов, что гарантирует оперативность, безопасность и достоверность информации, низкую зависимость от исполнительской дисциплины, отсутствие потери информации и необходимости сопровождения целого комплекса информационных систем.

После подключения плагинов пользователю необходимо выбрать в Renga тот объект строительства, к которому относится информационная модель. Данные выбираются из справочника системы «1С:Смета 3» и сохраняются непосредственно в файле модели для использования при повторных подключениях модели к информационной базе «1С:Смета 3».
После указания объекта строительства специалист может, непосредственно работая с моделью, назначать сметные свойства. Свойства назначаются интерактивно, непосредственным выбором элементов модели на 3D-сцене. При этом специалист может использовать все возможности приложения Renga без ограничения – скрытие или отображения аналогичных элементов (с подобными характеристиками), отображение отдельных уровней, конструкций и т.д. Для поиска свойств в справочнике корпоративных и государственных нормативов можно использовать интерактивный поиск по любым полям.
В окне сметных свойств доступна возможность отображения ранее назначенных свойств, наглядно представлена информация о сметных нормативах.
В любой момент специалист может получить локальную смету по модели в системе «1С:Смета 3» нажатием кнопки в окне плагина. В любой момент можно закрыть файл модели и продолжить его осмечивание позднее, при этом все ранее назначенные свойства будут сохранены.
Структура сметного документа может быть сформирована несколькими способами в зависимости от настройки, установленной в системе «1С:Смета 3»:
Разделы сметного документа будут формироваться по элементам модели и типам конструктивов – то есть, список работ каждого отдельного элемента будет выделен в отдельные сметные позиции;
Разделы сметного документа будут формироваться по типам конструктивов и этажам – то есть, работы будут группироваться по смыслу (стены на первом уровне в раздел «Стены первого этажа», окна на втором уровне в раздел «Окна второго этажа» и т.д.);
Разделы сметного документа будут формироваться по меткам – то есть, пользователь может сам объединить элементы в нужные группы и присвоить им наименование – это и будут разделы итоговой сметы.
По данным модели в системе «1С:Смета 3» автоматически получается уже готовая к расчету смета (идентичная набранной вручную непосредственно в системе), специалист может провести дополнительный набор расценок (если виды работ не представлены на модели), провести замену ресурсов, подключить каталоги текущих цен или расчетные индексы.
По данным модели в системе «1С:Смета 3» возможно скорректировать объемы актов выполненных работ, если смета составлялась с использованием системы Renga. При выделении фактически выполненных на строительной площадке конструкций и элементов, объем в соответствующих позициях может быть скорректирован автоматически.
Полученная информация в системе «1С:Смета 3» связана с теми данными, что имеются на модели, из которой она получена. Это активно используется для визуализации документов системы на модели. Имеется возможность при перемещении по позициям сметного документа в режиме «on-line» видеть выделение или отображение соответствующих связанных элементов на модели. И наоборот, выделив нужные элементы модели на 3D-сцене системы Renga, пользователь может отобрать сметные позиции, которые относятся только к выделенным элементам и посчитать стоимость только отдельных конструкций здания или сооружения. Эти возможности существенно снижают время, которое тратит специалист на осознание проектных решений, поиск нужных работ и ресурсов в смете. Кроме того, на едином рабочем месте можно видеть все данные – экономические расчеты и состав ресурсов в системе «1С:Смета 3» и проектную документацию на модели Renga.

В качестве альтернативного сценария возможна передача всей информации «как есть» в информационную систему с решением «1С:Смета 3», в процессе такой передачи данных из модели Renga выбираются все доступные элементы и объекты, их атрибуты и геометрическое представление. После сохранения работа с такими данными становится доступна через справочник «Версии моделей».
В случае непрерывного проектирования по стадиям в системе Renga с помощью возможностей решения «1С:Смета 3» можно получать версии любых стадий расчета (любых состояний модели), а с помощью специального режима «Сравнение» можно проводить анализ расхождения версий, в том числе и с визуальным отображением результатов анализа на модели объекта.

Сметы в решении «1С:Смета 3» могут быть составлены ресурсно-индексным, ресурсным и базисно-индексным способом. Возможен расчет по укрупненным калькуляциям, применение дополнительных затрат.
Пользователям предоставляется возможность корректировки существующих и создания новых сборников расценок, ценников, прейскурантов, в том числе фирменных и индивидуальных.
Решение позволяет использовать собственные классификаторы ресурсов, а также классификаторы, полученные из системы ФГИС ЦС. Указанные классификаторы и справочники можно подключить к 3D-модели здания для обработки и назначения сметных свойств.
В решении «1С:Смета 3» разработан полный набор печатных форм локальных смет и актов выполненных работ с расшифровкой показателей, начислений, ресурсов, индексов по разделам, позициям и смете/акту.
«1С:Смета 3» позволяет подготовить выходную документацию для прохождения экспертизы проекта, в т.ч. в формате электронных документов «XML-схема» (расширение файлов «GGE»), а так же осуществить передачу данных на последующие этапы строительного производства.
Используя возможности апгрейда системы «1С:Смета 3» до системы «1С:ERP Управление строительной организацией», можно использовать данные модели и в других подсистемах и решениях фирмы «1С». Открытая платформа «1С:Предприятие 8» позволяет задействовать интеграционные механизмы между системами «1С:Смета 3» и Renga для решения задач на проектах внедрения в проектных, строительных генподрядных и подрядных организациях, службах заказчика, для решения задач девелоперских организаций и органов экспертизы.

Renga Professional

Renga Professional – BIM/ТИМ-система для комплексного совместного проектирования в режиме реального времени.

Система предназначена для комплексного проектирования зданий по технологии информационного моделирования. Позволяет разрабатывать основные разделы проекта: архитектурные решения, конструктивные решения, внутренние инженерные системы.
Редакция Renga Professional идеально подойдет средним и крупным проектным компаниям, корпорациям, холдингам, проектирующим здания и сооружения, а также индивидуальным пользователям и небольшим проектным коллективам, участвующим соисполнителями масштабных проектов, в которых необходима совместная работа над проектом.
Renga Professional помогает архитектору создать архитектурный облик здания, быстро менять его в зависимости от пожеланий заказчика. Проработка интерьера и экстерьера здания в 3D дает возможность архитектору принять правильные объемно-планировочные решения, определиться с составом конструкций и отделки, выполнить квартирографию и безошибочно посчитать материалы по проекту. Назначенные текстуры на архитектурные элементы помогают визуализировать здание, а в случае необходимости ускоряют процесс подготовки к получению фотореалистичных иллюстраций.
Цифровая информационная модель здания позволяет принять правильные конструктивные решения и проработать узлы и стыки несущих элементов. Для придания зданию надежности, модель, созданная в Renga Professional, имеет необходимые данные для передачи в расчетные системы. Благодаря интеграции с ведущими российскими расчетными комплексами для анализа несущих конструкций, модель здания рассчитывается, а результаты расчета становятся основой для корректировки и детализации конструкций. Данные передаются через формат IFC. Renga поддерживает экспорт и импорт IFC версии 4, также существует внутренняя интеграция через API.

Renga Professional позволяет проектировать все внутренние инженерные системы зданий: водоотведение, водоснабжение, отопление, вентиляция, электрические сети, слаботочные сети. Для расчетов систем жизнеобеспечения здания проектировщику предоставляется возможность воспользоваться дополнительными инструментами, такими как Альфа-СЭ и Умная вода, благодаря внутренней интеграции этих систем с Renga. Обилие созданных BIM-каталогов позволяет инженеру быстрее начать проектирование и получить результат. Реализованный в Renga Professional уникальный механизм STDL, позволяет создавать новые категории параметрического инженерного оборудования.

Благодаря правильно принятым объемно-планировочным, конструктивным и инженерным решениям в 3D-модели, автоматически формируемая чертежная документация исключает ошибки и соответствует российским нормам оформления. Это значительно сокращает время работы над проектом и работу с изменениями в случае их необходимости.

Дополнительные задачи, например, наружные сети или генплан, можно решать в интегрированном с Renga программном обеспечении. Один из вариантов взаимодействия — экспорт и импорт в формате IFC. Кроме этого, Renga Professional поддерживает настраиваемый экспорт в формат IFC, что позволяет подготовить проект к прохождению экспертизы в форме информационной модели или выполнить требование заказчика в соответствии с Постановлением Правительства № 331. Также Renga Professional поддерживает прочие форматы, среди которых C3D, DWG/DXF, Stereolithography, OBJ, 3Ds Max, LightWave, COLLADA, FBX и VRML, CSV, RTB, RTS, PDF и OXPS.

Для одновременной работы всех специалистов над проектом, предусмотрен уникальный механизм совместной работы, который доступен только в редакции Renga Professional. Он позволяет нескольким проектировщикам в режиме реального времени вести создание и корректировку цифровой информационной модели здания. Благодаря этому специалисты в любой момент времени работают с достоверной информацией от смежных специалистов, что значительно сокращает время согласований и минимизирует ошибки в проекте. Возможность одновременного ведения совместной работы в режиме реального времени была реализована при поддержке РФРИТ (Российского фонда развития информационных технологий).
